S-5C-FB نام مدل کابل کواکسیال مخصوص بازار ژاپن است. "S" به معنای گیرنده های تلویزیون ماهواره ای است. "5" به معنای قطر داخلی تقریبی هادی خارجی (mm) است. "C" به معنی امپدانس مشخصه 75Ω است. "F" به معنای عایق پلی اتیلن فوم شده است. "B" به معنای هادی خارجی است که بر روی نوار پلاستیکی چسبانده شده با فویل آلومینیومی بافته شده است.
S-5C-FB از عایق با فوم بالا استفاده می کند، یک کابل کواکسیال کم تلفات و محافظ بالا برای گیرنده های تلویزیون است. دارای VSWR کم در یک باند وسیع از 10 مگاهرتز تا 3224 مگاهرتز است و تصاویر پایدار و شفافی را ارائه می دهد. S-5C-FB را می توان برای پخش دیجیتال زمینی، پخش ماهواره ای BSCS 4K8K، CATV، سیم کشی داخلی، سیم کشی دوربین امنیتی و ... استفاده کرد. توصیه می شود برای اتصال از کانکتور پیچی F استفاده کنید.

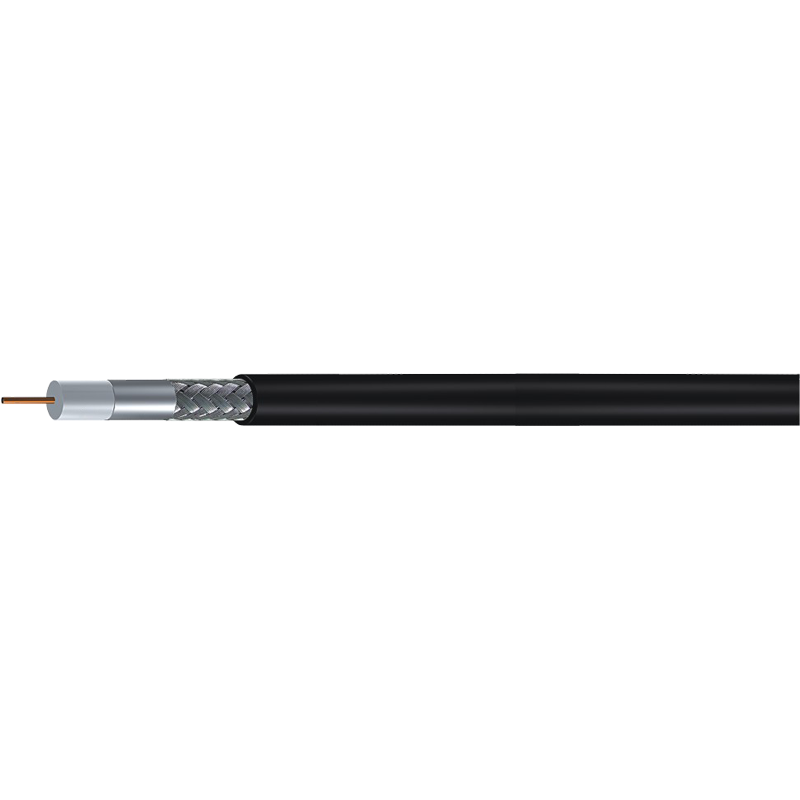

ساختار فیزیکی و ابعاد
| خیر | مورد | مواد | یادداشت |
| ❶ | هادی مرکزی | مس لخت | 1.05mm±1٪ |
| ❷ | دی الکتریک | فوم PE تزریقی گاز | 0.1±5.0 میلی متر |
| ❸ | 1 خیابان سپر | ورقه ی آلومینیومی | 5.1 میلی متر اسمی |
| ❹ | 2 nd سپر | سیم قیطانی مسی کنسرو شده | 6x16/0.14mm |
| ❺ | ژاکت | پی وی سی | 0.2±7.7 میلی متر |
مشخصات مکانیکی و محیطی
| پیوند هادی مرکزی به دی الکتریک ≥ | 100 نیوتن بر متر |
| مقاومت کششی ژاکت ≥ | 10 مگاپاسکال |
| کشیدگی ژاکت ≥ | 200% |
| دمای عملیاتی | -40 تا 80 درجه سانتی گراد |
ویژگی های الکتریکی
| حداکثر مقاومت DC هادی مرکزی @20 درجه سانتیگراد | 21.1 Ω/کیلومتر |
| ولتاژ مقاومت دی الکتریک | AC 1000 V/min |
| حداقل مقاومت عایق | 1000 MΩkm |
| سرعت اسمی انتشار | 80% |
| ظرفیت اسمی | 56 pF/m |
| امپدانس | 75±3 Ω |
| نسبت موج ایستاده (SWR) 10-3224 مگاهرتز | ≤1.7 |
| اثربخشی محافظ | > 90 دسی بل |
تضعیف @ 20 درجه سانتی گراد
| فرکانس (MHz) | حداکثر مقدار (dB/100m) |
| 10 | 2.50 |
| 90 | 6.76 |
| 220 | 10.9 |
| 470 | 16.7 |
| 710 | 21.0 |
| 1489 | 32.7 |
| 2071 | 39.9 |
| 2681 | 46.9 |
| 3224 | 52.8 |
محصولات ما دارای گواهینامه UL، ETL، JIS، CE، CPR، RoHS و REACH هستند.
