کابل داده

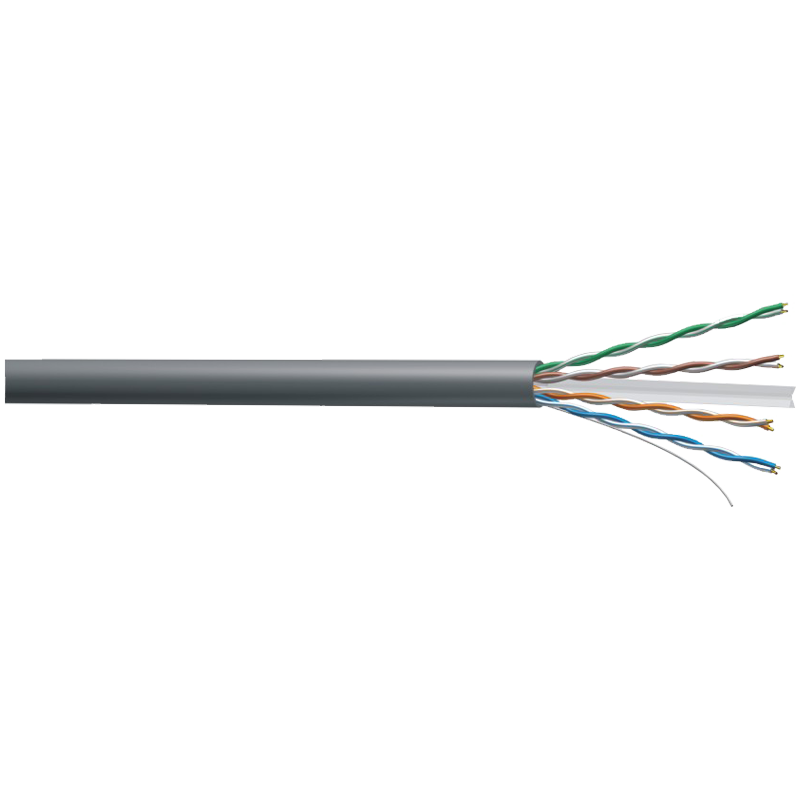

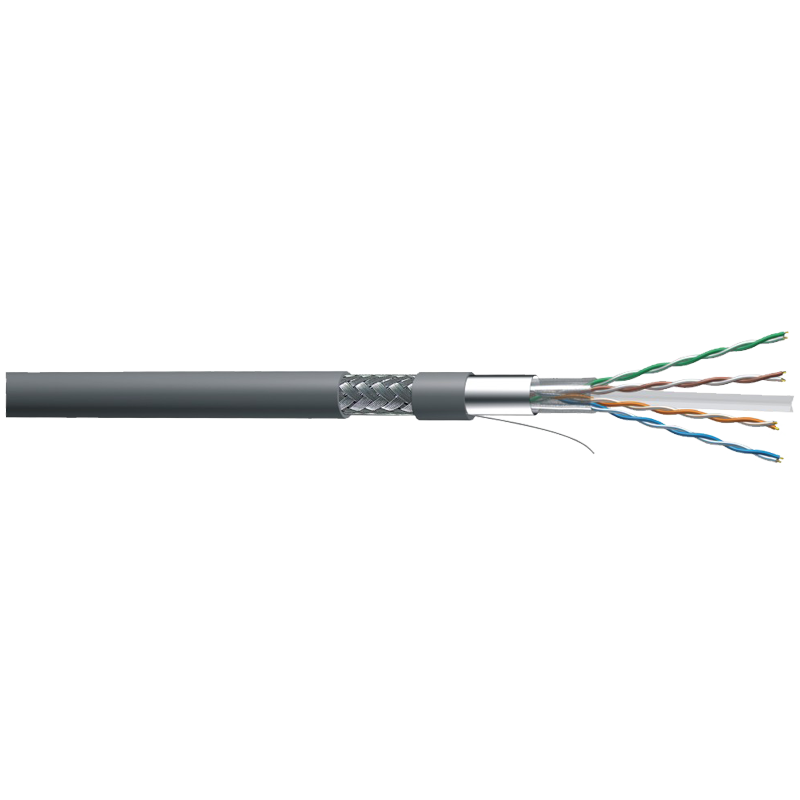

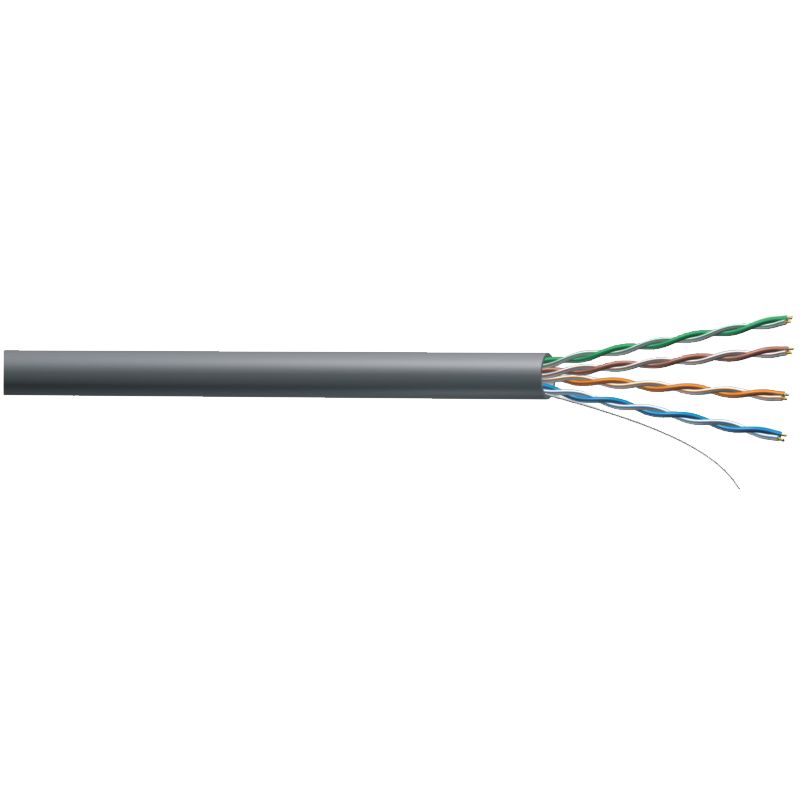

LAN مخفف Local Area Network است. کابل‌های LAN نوع خاصی از کابل داده مورد استفاده در شبکه هستند که دستگاه‌های مختلفی را که می‌توانند رایانه‌ها، سوئیچ‌ها، روترها، سرورها، چاپگرها، دوربین‌های IP، سیستم‌های بازی یا دستگاه‌های PoE باشند، به هم متصل می‌کنند. کابل Twisted-Pair یکی از سه نوع اصلی کابل LAN است که در سیستم های ارتباطی استفاده می شود. کابل جفت پیچ خورده اغلب برای ارتباطات تلفنی و اکثر شبکه های اترنت مدرن استفاده می شود. نوعی سیم کشی است که در آن دو هادی یک مدار به هم می پیچند. این به کاهش تداخل یا القای الکترومغناطیسی بین دو خط کمک می کند. جفت‌های پیچ خورده برای انتقال داده‌ها با سرعت بالا استفاده می‌شوند و این طرح در بسیاری از انواع کابل‌های نمایشگر در صنایع مختلف مورد استفاده قرار می‌گیرد. استفاده از جفت‌های پیچ خورده تداخل الکترومغناطیسی را کاهش می‌دهد که به سیگنال‌ها اجازه می‌دهد مسافت‌های طولانی‌تری را با نرخ‌های انتقال بالاتر طی کنند. استفاده از یک جفت پیچ خورده معمولاً مقرون به صرفه تر از استفاده از کابل کواکسیال است و آن را به انتخابی محبوب برای کابل های نمایشگر تبدیل می کند. کابل های جفت تابیده به دو دسته جفت تابیده شیلددار (STP) و جفت تابیده بدون محافظ (UTP) طبقه بندی می شوند که در انواع مختلفی از تاسیسات استفاده می شوند. جفت پیچ خورده محافظ (STP) دارای یک سپر جداگانه است که دور جفت پیچ خورده پیچیده شده است. محافظ عموماً از فویل یا مش بافته ساخته شده است که تضمین می کند که سیگنال القا شده می تواند از طریق زمین به منبع بازگردد و فقط در اطراف سپر بدون تأثیر بر سیگنال انتشار اصلی گردش می کند. STP به کاهش تداخل الکترومتری به ویژه در فواصل طولانی تر کابل و سرعت انتقال سریعتر کمک می کند. جفت پیچ خورده بدون محافظ (UTP) هیچ محافظ اضافی ندارد. UTP در اترنت یا LAN رایج است، در حالی که STP به طور گسترده در مناطقی با احتمال بالای EMI (تداخل الکترومغناطیسی) یا نویز از محیط مانند بیمارستان ها، برج های سلولی و ماشین آلات سنگین استفاده می شود. کابل STP نیز می تواند به تامین زمین کمک کند.
